PCB布板注意事项

   PCB布板注意事项参考 HUSB350 SOP 14 L 封装 PD 小 板设计文件为实例进行说明 HUSB350 直接放置在 AC

DC 电源板也是遵循该原则。

CC1和CC2引脚的ESD防护

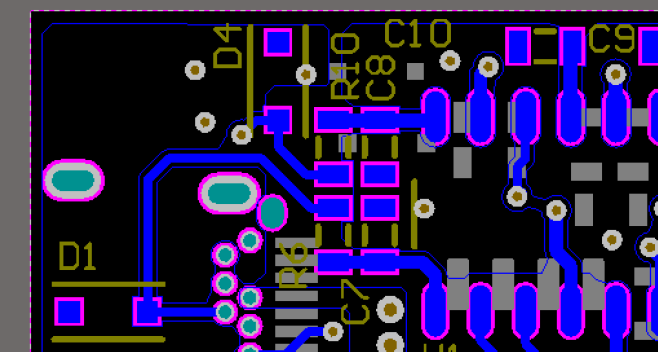

   如图 9所示， 阻容 C7 、 C8 、 R6 和 R10 靠近 HUSB350 芯片， C7 和 C8 的接地在 HUSB350 芯片的 GND 位置。TVS 器件 D1 和 D4 靠近 Type C 母座的功率地。

图9. CC1和CC2走线图

D+和D-引脚的ESD防护

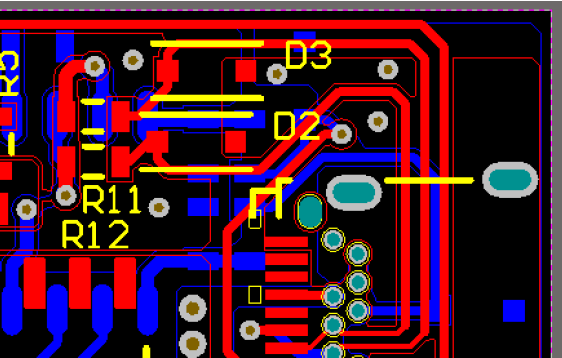

   如图 10所示， D 和 D 分别通过 R12 和 R11 连接到 Type C 母座 TVS 器件 D2 和 D3 靠近 Type C母座的功率地。

图10. D+和D-走线图
