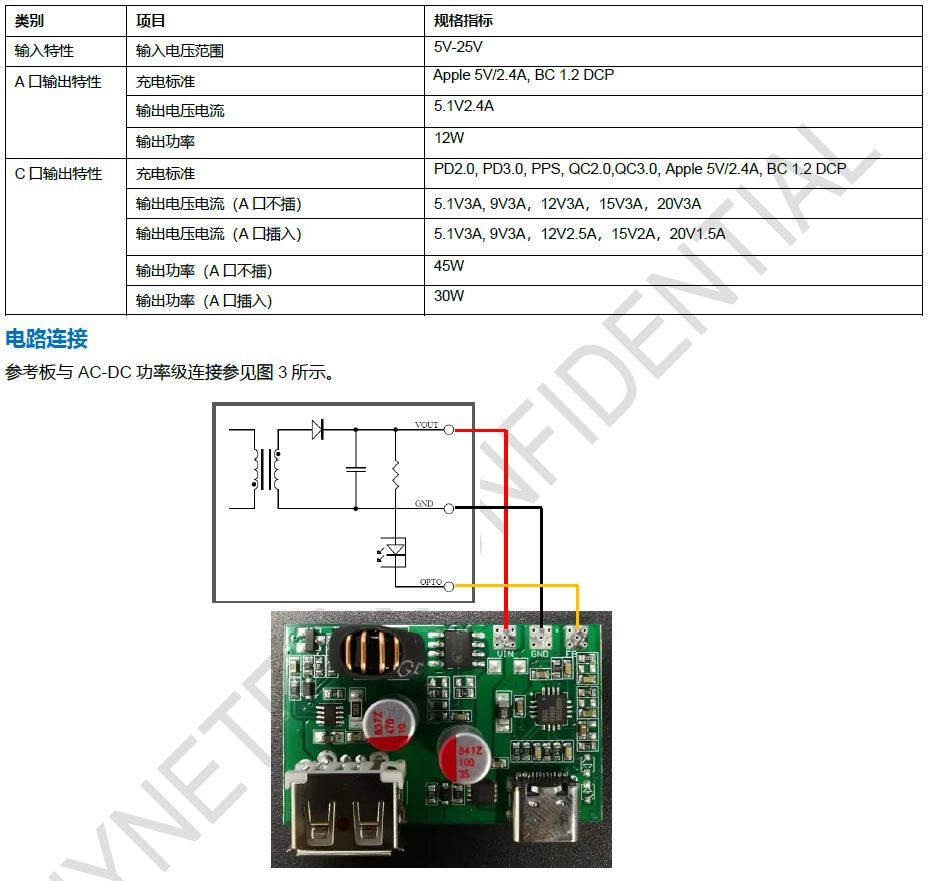

设计板规格指标：

·   该参考设计实现了 A+C双口输出 的 智能功率分配功能 。

   - 当只有 C口连接负载时 C口广播并可以输出 45W功率 。

   - 当 A口和 C口同时连接负载时 C口广播并可以输出 30W功率 A口可以输出12W功率总功率42W输出 。

·   支持 A+C双口输出智能 功率 分配 功能 即 在 只有 C口 插入 的 时候 C口 满负载 输出 当 A口 插入 负载 时 有 两种 场景

   - A口插入 负载 C口输出自动减少 15W进行广播功率和供电； A口拔出 负载 C口 自动恢复 满负载 输出 。

   - A口插入 负载 C口输出自动降到 5V3A进行广播功率和供电； A口拔出 负载 C口 自动恢复 满负载 输出 。

·   支持多达五档 FPDO和二档 APDO。支持 5V ~ 23V 范围内任意设置和组合 FPDO档位， 所有 PDO的 最大电流等级 可达 5A。

·   自带 VCONN电源 和 USB电子标签芯片（ eMarker ）检测，支持最大 5A 、 115W大功率输出的单芯片 PD协议方案。

·   CC引脚支持 28V高压，有效保护 CC脚与 VBUS高压短路的风险。

·   支持通过 Type-C口烧录。

·   总功率 为 45W输出的 A+C双口输出参考设计

·   HUSB339还可以搭配其他芯片实现 A+C双口输出 A口支持 QC/AFC/FCP等快充协议的智能功率分

·   除此之外，可以按照客户的需求设置成 总功率 30W 60W 65W或其他功率等级的 A+C双口输出智能功率分配方案

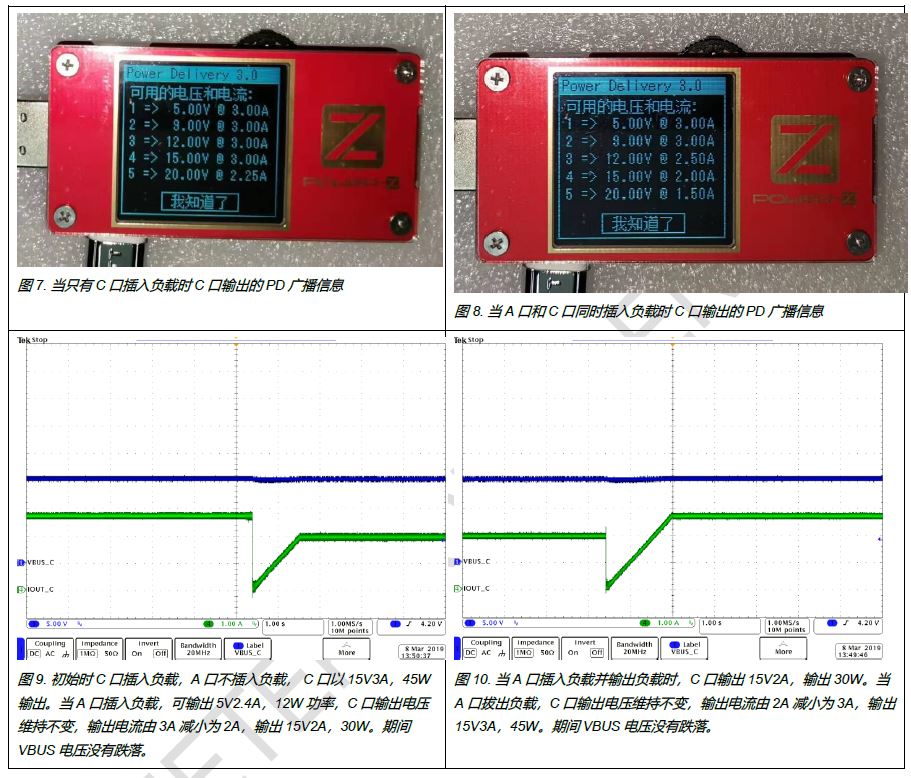

测试波形：
